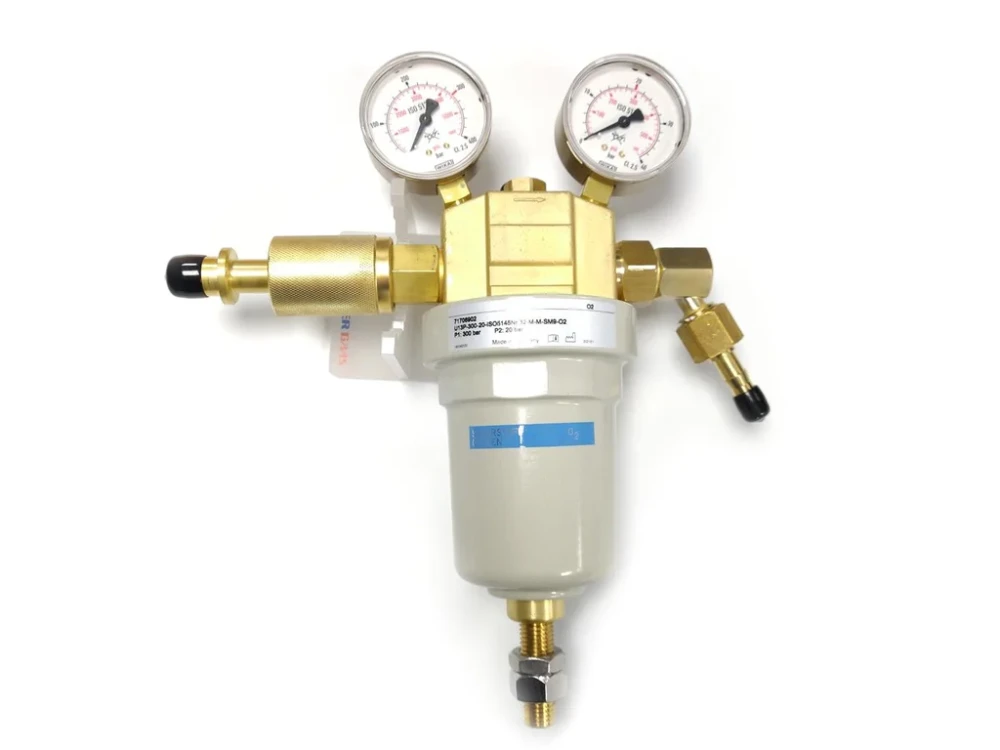

Redukčný ventil na dusík MESSER, na laser

Redukčný ventil na dusík MESSER, na laser

Používa sa predovšetkým v rozvodoch plynu pre rezacie stroje, zváraciu techniku alebo priemyselné aplikácie. Dusík (N₂) sa používa na čisté, vysokorýchlostné tavenie a rezanie bez oxidácie (napr. pri nerezovej oceli a hliníku.) Ak je ventil napojený na laserový rezací stroj Messer, dusík slúži ako asistenčný plyn na vysokotlakové rezanie tavným procesom. Dusík pod vysokým tlakom (ktorý ventil U13 bezpečne reguluje až do 35 bar) vytláča roztavený kov z reznej škáry tak, aby hrany nezoxidovali a zostali lesklé.

Vďaka prietoku až do 500 m³/h dokáže ventil bez problémov a bez kolísania tlaku zásobovať desiatky zváracích invertorov naraz. Výstupný tlak (nastaviteľný až do 35 bar) drží konštantnú hodnotu bez ohľadu na to, koľko zváračov v hale aktuálne stlačí spúšť na horáku. To zabraňuje chybám v zvaroch (pórovitosti) spôsobeným nárazovým nedostatkom ochranného plynu.

Ventil je vhodný pre nekorozívne priemyselné plyny, je jednostupňový, s vysokou presnosťou regulácie, má centrálny filter v regulátore tlaku, bezpečnostný manometer podľa DIN ISO 5171 a integrovaný poistný ventil. Pre regulátor tlaku U13 je nutné použiť špeciálne výstupné armatúry s kalibrovaným otvorom, aby sa zabezpečila správna funkcia regulátora.

Základné technické parametre:
Vstupný tlak: maximálne 200-300 bar
Výstupný tlak: regulovateľný do 35 bar
Maximálny prietok: 500 Nm³/hod
Materiál tela: mosadz
Kryt: hliník, práškovo lakovaný
Teplotný rozsah: -20°C až +60°C

Toto prevedenie obsahuje:
- redukčný ventil U13
- 2x šróbenie 1/2"RH
- 2x spojka 1/2"RH
- 2x spojka 1/2"G - 1/2"G kužel 135°
- filter F11 na tech. plyny 1/2" na 300 bar
- spojka 1/2"G - 1/2"RH
- držiak na ventil
